Защита резервуаров и опор ЛЭП: как подбирают систему покрытия

«Дайте антикоррозионную краску по металлу» — один из самых распространённых запросов к поставщику лакокрасочных материалов. Но для промышленного объекта такая формулировка практически бесполезна. Сам по себе тип краски ещё не определяет, насколько хорошо она будет защищать металл. Важна вся система: подготовка поверхности, грунтовочный слой, промежуточное покрытие, финишный материал, общая толщина и условия нанесения.

Резервуар, опора ЛЭП, мост, эстакада и корпус судна могут быть изготовлены из стали, но эксплуатируются совершенно по-разному. Один объект постоянно находится под открытым небом, другой контактирует с водой, третий погружён в грунт, четвёртый подвергается воздействию нефтепродуктов или химически активной среды. Даже одна и та же конструкция может иметь несколько зон с разными условиями эксплуатации, поэтому для них потребуются разные системы защиты.

Именно поэтому подбор покрытия начинается не с выбора банки краски, а с определения условий работы конструкции. В международной системе ISO 12944 и соответствующем российском ГОСТ 34667 учитываются коррозионная активность среды, подготовка поверхности, ожидаемая долговечность и характеристики самой защитной системы.

Четыре вопроса, которые задаёт технолог

Правильный подбор покрытия начинается с исходных данных об объекте. Без них даже хороший материал невозможно корректно назначить, поскольку один и тот же состав может демонстрировать совершенно разный результат в зависимости от среды, подготовки металла и технологии нанесения.

Что за конструкция и где она стоит

Первое, что необходимо определить, — назначение конструкции и место её эксплуатации. Опора ЛЭП в относительно сухой промышленной зоне и такая же опора на морском побережье подвергаются совершенно разной коррозионной нагрузке. Во втором случае на металл дополнительно воздействуют повышенная влажность, солевые аэрозоли, циклы увлажнения и высыхания.

Поэтому недостаточно написать в техническом задании просто «окраска металлической конструкции». Необходимо определить категорию коррозионной активности среды и конкретные зоны воздействия. ISO 12944-2 рассматривает атмосферные условия отдельно от погружения в воду и эксплуатации в грунте, поскольку механизмы коррозии и требования к покрытию в этих случаях различаются.

Для атмосферных условий используются категории от менее агрессивных до наиболее тяжёлых. При этом значение имеет не только климат региона, но и локальная среда: промышленное загрязнение, морская соль, постоянная влажность, конденсат и особенности микроклимата возле конструкции.

Какая среда воздействует на металл

Второй вопрос связан непосредственно с характером воздействия. Конструкция может находиться в атмосфере, периодически контактировать с водой, постоянно быть погружённой в неё, находиться в грунте или соприкасаться с химическими веществами.

Для конструкций, работающих в пресной воде, морской или солоноватой воде, а также в грунте, используются отдельные категории условий эксплуатации. В ISO 12944-2, например, предусмотрены категории Im1 для пресной воды, Im2 для морской или солоноватой воды и Im3 для грунта.

Особого внимания требуют резервуары, поскольку внешняя и внутренняя поверхности могут находиться в совершенно разных условиях. Наружная стенка подвергается воздействию атмосферы и осадков, а внутренняя поверхность контактирует с конкретным хранимым продуктом. Поэтому для одного резервуара могут потребоваться принципиально разные покрытия.

Если речь идёт о нефтепродуктах, химических реагентах или другой агрессивной среде, недостаточно выбрать просто «стойкую эпоксидную краску». Необходимо проверить химическую совместимость конкретного покрытия с продуктом, рабочую температуру, продолжительность контакта и требования производителя системы.

Какой срок службы требуется

Третья характеристика — ожидаемая долговечность покрытия. Важно понимать, что заявленный срок службы не означает, что после определённого количества лет покрытие внезапно перестанет защищать металл. Речь идёт о нормативной категории долговечности, которая используется при проектировании системы и планировании технического обслуживания.

Если конструкцию можно регулярно осматривать и ремонтировать, экономически может быть оправдана одна система. Если же доступ к поверхности затруднён, например на высокой опоре, крупной эстакаде или технологическом объекте, стоимость будущих ремонтных работ становится важным фактором уже на стадии проектирования.

Поэтому более толстая многослойная система не всегда является просто «более дорогой краской». В некоторых случаях дополнительные затраты на подготовку поверхности и нанесение покрытия позволяют увеличить межремонтный интервал и сократить расходы на обслуживание в дальнейшем. ISO 12944-8 прямо рассматривает разработку требований к антикоррозионной защите с учётом нового строительства и последующего обслуживания.

Какая подготовка поверхности реально достижима

Это один из самых важных и одновременно часто недооцениваемых вопросов. Даже качественная система покрытия не сможет нормально работать, если её нанести на плохо подготовленную поверхность.

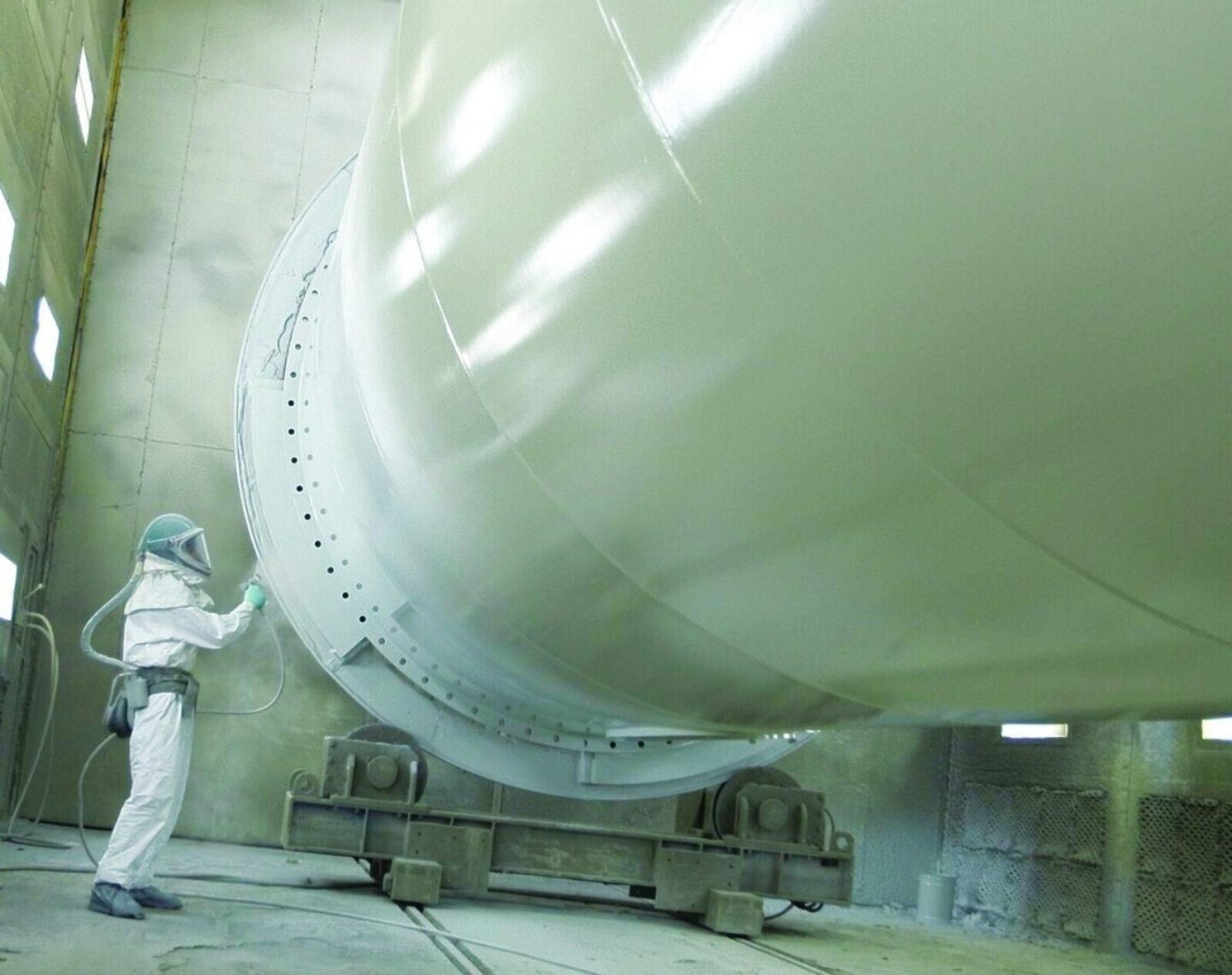

В заводском цеху можно провести полноценную абразивоструйную обработку, удалить продукты коррозии и загрязнения, сформировать необходимый профиль поверхности и затем наносить покрытие в контролируемых условиях. На уже смонтированной опоре высотой несколько десятков метров возможности значительно ограниченнее: приходится учитывать доступность поверхности, погодные условия, требования безопасности и используемое оборудование.

Именно поэтому систему необходимо выбирать с учётом реально достижимой степени подготовки. ISO 12944-4 отдельно рассматривает типы стальных поверхностей и степени их подготовки, включая абразивную очистку.

Если проект предусматривает одну технологию, а на объекте физически возможно выполнить только другую, возникает риск получить несоответствие всей системы ещё до начала окраски. В результате расход материала может оказаться выше расчётного, адгезия — хуже ожидаемой, а срок службы — существенно меньше проектного.

Почему нельзя выбирать покрытие только по толщине

Толщина сухого покрытия действительно является важным параметром, но сама по себе она не гарантирует долговечность. Два покрытия одинаковой толщины могут иметь совершенно разные эксплуатационные характеристики благодаря различию в составе, количестве слоёв, адгезии и устойчивости к конкретной среде.

Например, система из цинкового грунта, эпоксидного промежуточного слоя и полиуретанового финиша выполняет несколько разных задач. Один слой обеспечивает защиту основания и дополнительный барьерный эффект, другой формирует основную толщину и химическую стойкость, третий защищает систему от атмосферного воздействия и, в частности, помогает сохранить внешний вид покрытия.

Поэтому в промышленной окраске корректнее говорить не о «краске толщиной 200 микрон», а о системе покрытия с определённым количеством слоёв, назначением каждого материала и установленной толщиной каждого слоя.

Типовые решения

Для разных конструкций существуют типовые подходы, но окончательная система всё равно должна подбираться с учётом конкретной среды, подготовки поверхности, температуры и требований проекта. Приведённые ниже варианты следует воспринимать как примеры инженерной логики выбора, а не как универсальные рецептуры для любого объекта.

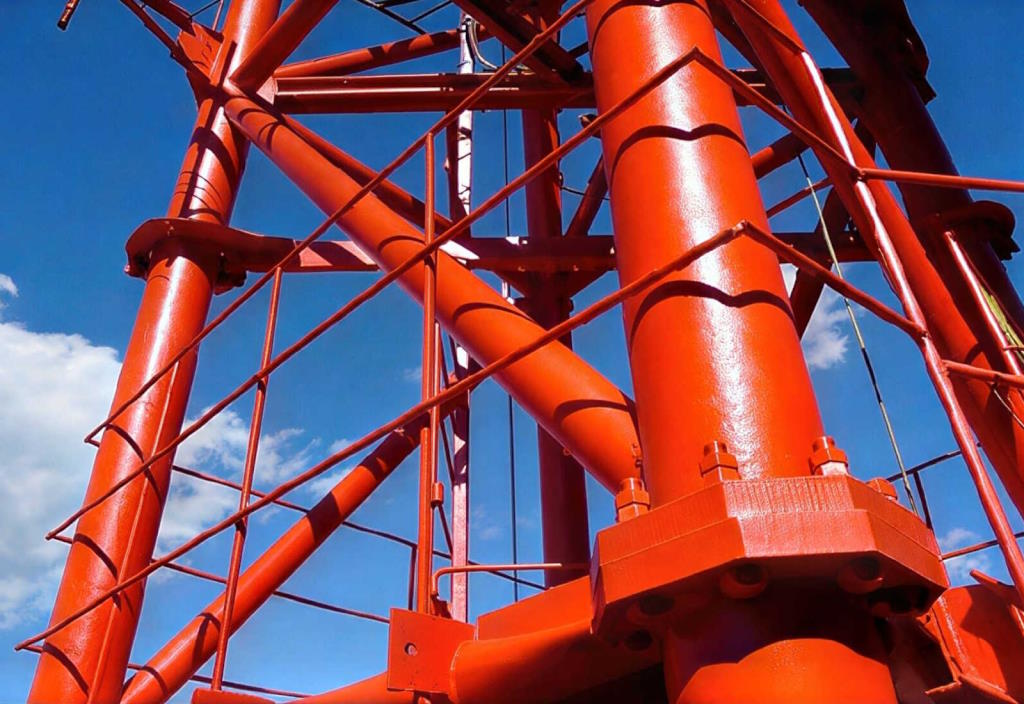

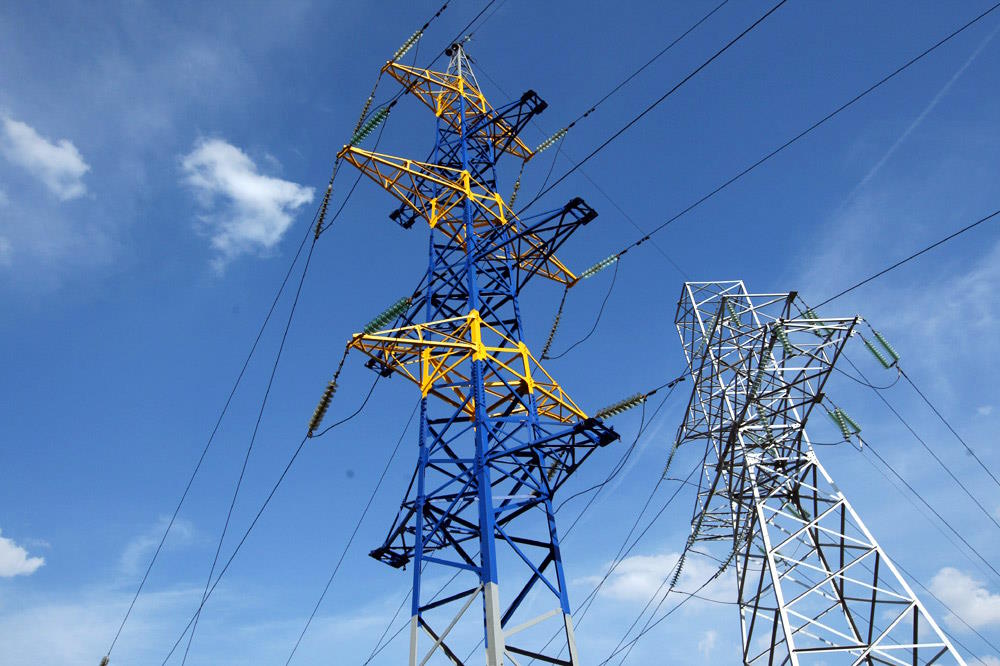

Опоры ЛЭП, вышки связи, КТП и трансформаторы

Для таких конструкций характерна сложность доступа к поверхности. Особенно это заметно при ремонте уже установленной опоры, когда полноценная заводская подготовка металла невозможна и приходится работать непосредственно на высоте.

В зависимости от состояния основания и условий эксплуатации могут применяться цинкнаполненные или алюминийнаполненные материалы, рассчитанные на нанесение после соответствующей механической подготовки. В менее агрессивной атмосфере возможна относительно компактная система, например цинковый грунт порядка 60 мкм с полиуретановым финишем около 100 мкм, если именно такая схема предусмотрена технической документацией производителя и соответствует условиям объекта.

Для более агрессивной среды система может дополняться эпоксидным промежуточным слоем. В таком случае увеличивается не просто количество краски, а суммарная барьерная защита металла.

Для высотных монтажных работ особенно важен диапазон температур нанесения. Например, промышленные антикоррозионные материалы Cumixan определённых серий рассчитаны на применение в полевых условиях при отрицательных температурах. Это может быть существенно при ремонте опор и других конструкций, которые невозможно полностью вывести из эксплуатации и перенести в отапливаемый цех.

При этом температура воздуха — не единственный параметр. Необходимо контролировать температуру металла, влажность и риск образования конденсата. Даже материал, допускающий нанесение при низкой температуре, нельзя наносить на влажную поверхность или при условиях, при которых нарушается формирование покрытия.

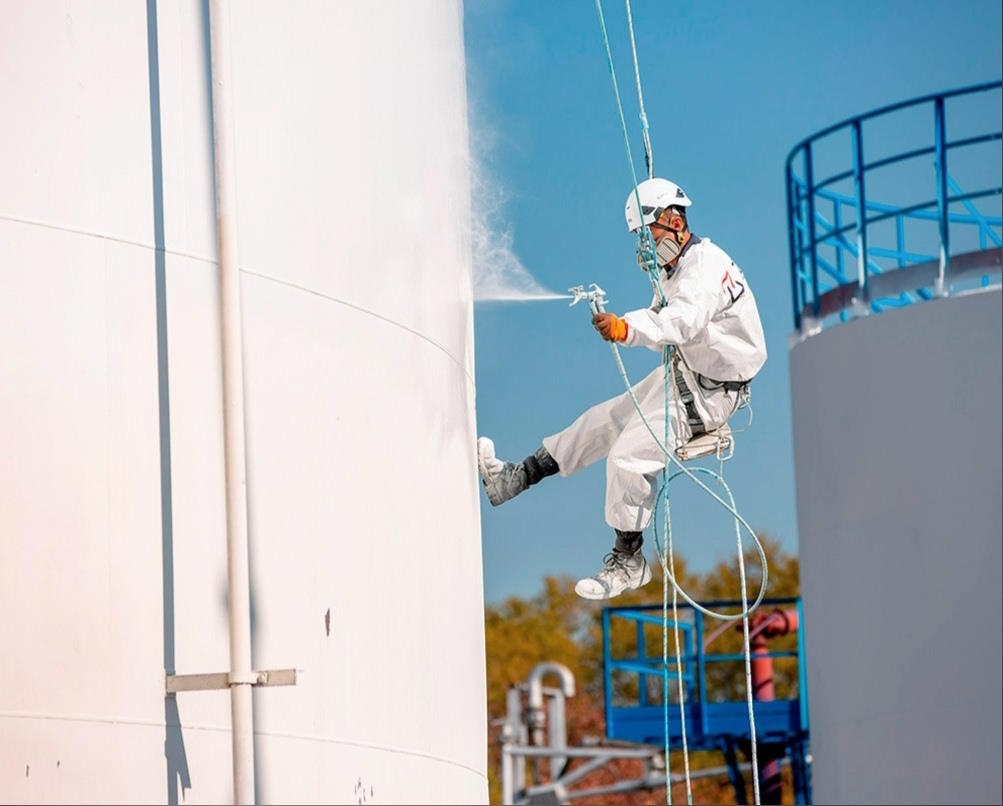

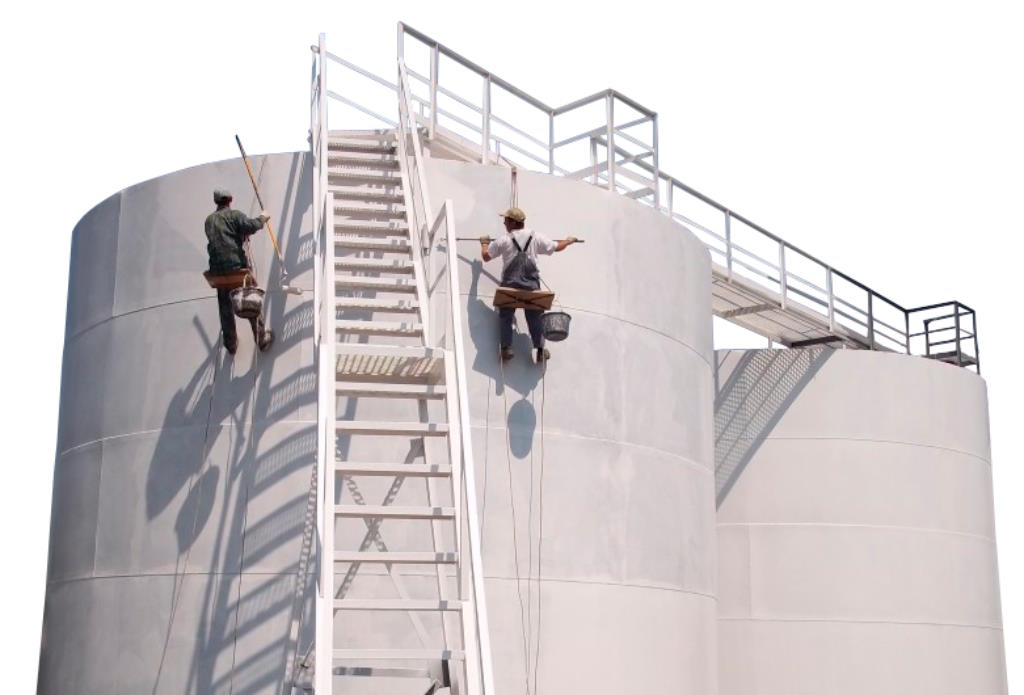

Резервуары РВС и РГС

Резервуары особенно показательны с точки зрения необходимости раздельного подбора системы. У одного объекта есть наружная поверхность, контактирующая с атмосферой, и внутренняя поверхность, которая может постоянно контактировать с хранимым продуктом.

Наружная сторона резервуара обычно требует атмосферной системы, соответствующей категории коррозионной активности объекта. Если поверхность подвергается солнечному излучению, выбор финишного слоя должен учитывать его устойчивость к ультрафиолету. Поэтому полиуретановые финишные покрытия часто рассматриваются именно как наружный защитно-декоративный слой.

С внутренней стороны задача совершенно другая. Здесь главным становится не внешний вид покрытия, а его совместимость с хранимым веществом, устойчивость к постоянному контакту, рабочей температуре и условиям эксплуатации. При подготовке новой стальной поверхности для многих таких задач требуется качественная абразивоструйная очистка.

При этом область применения конкретного стандарта необходимо проверять по самому объекту и назначению покрытия. ГОСТ 34667.5-2021 описывает защитные лакокрасочные системы для различных условий эксплуатации, но имеет установленные границы применения, поэтому нельзя автоматически переносить таблицу атмосферных систем на внутреннюю поверхность любого резервуара.

Резервуары под теплоизоляцией

Отдельно рассматриваются поверхности, скрытые под теплоизоляцией. Здесь требования отличаются от обычной наружной окраски, поскольку после монтажа теплоизоляционного слоя покрытие перестаёт подвергаться прямому солнечному воздействию.

Основной задачей становится защита стали от коррозии в условиях возможного увлажнения под изоляцией. Поэтому декоративная УФ-стойкость может быть второстепенной, а гораздо большее значение приобретают устойчивость системы к температурному режиму, влаге и условиям эксплуатации конкретного оборудования.

В подобных случаях использование полиуретанового финиша только ради внешнего вида обычно не имеет смысла. Система должна проектироваться именно под условия подизоляционной эксплуатации, а не по аналогии с обычной наружной окраской.

Мосты и эстакады

Мостовые конструкции испытывают одновременно атмосферное воздействие, перепады температуры, влагу, загрязнение и механические нагрузки. На транспортных объектах дополнительно имеет значение воздействие дорожных реагентов, которые могут ускорять коррозионные процессы.

Поэтому для мостов и эстакад обычно применяются многослойные системы. В качестве примера можно рассматривать схему для атмосферной среды с цинковым грунтом порядка 60 мкм, эпоксидным промежуточным слоем 80–120 мкм и полиуретановым финишем 40–80 мкм. Конкретные значения, однако, должны определяться проектом и документацией выбранной системы.

Здесь особенно важны контроль толщины каждого слоя и соблюдение межслойных интервалов. Если следующий материал нанесён слишком рано или, наоборот, поверхность промежуточного слоя успела загрязниться, итоговая система может работать хуже, даже если суммарная толщина формально соответствует заданному значению.

Гидротехнические сооружения

Ворота, затворы, сороудерживающие решётки и другие металлические элементы гидротехнических сооружений работают в условиях, принципиально отличающихся от обычной атмосферной эксплуатации. Часть поверхности может постоянно находиться в воде, другая — периодически увлажняться и высыхать.

Для пресной воды и морской или солоноватой воды применяются разные категории условий эксплуатации. ISO 12944-2 отдельно выделяет Im1 и Im2 именно потому, что характер воздействия воды различается.

Для таких объектов часто используются толстослойные эпоксидные системы. Общая толщина порядка 360–400 мкм может быть предусмотрена конкретной системой в зависимости от условий, требований проекта и характеристик материала. При этом наличие или отсутствие цинкового грунта определяется не общим правилом, а совместимостью слоёв, состоянием основания и назначением покрытия.

Полиуретановый финиш, который часто используется для атмосферных конструкций ради УФ-стойкости, не следует автоматически переносить на постоянно погружённые поверхности. В таких условиях главную роль играет соответствие покрытия требованиям конкретной водной среды.

Строительные металлоконструкции, ангары и каркасы

Для больших площадей на первый план часто выходит производительность окраски. Если необходимо обработать десятки тысяч квадратных метров, даже небольшая разница в количестве операций, времени межслойной сушки и расходе материала может существенно повлиять на стоимость проекта.

Поэтому для строительных металлоконструкций применяются быстросохнущие грунт-эмали и другие технологичные системы, которые позволяют уменьшить количество операций. В зависимости от условий эксплуатации общая толщина может составлять, например, 160–200 мкм, но конкретное значение определяется категорией среды и выбранной системой.

При больших объёмах особенно важна организация контроля. Нужно учитывать не только расход материала, но и фактическую толщину сухого слоя, качество подготовки, время сушки и условия окружающей среды. Экономия на одном из этих этапов способна привести к значительно большим расходам во время последующего ремонта.

Судостроение и судоремонт

Судовые конструкции работают в особенно сложной среде, поскольку разные части корпуса постоянно контактируют с морской водой, периодически находятся в зоне увлажнения или эксплуатируются в атмосфере с высокой концентрацией соли.

Подводная часть корпуса требует системы, рассчитанной именно на постоянное воздействие воды. Для судов также применяются специальные противообрастающие покрытия, задача которых заключается в уменьшении закрепления и роста морских организмов на подводной поверхности.

При этом конкретные цифры, касающиеся увеличения массы обрастания, снижения скорости или роста расхода топлива, сильно зависят от типа судна, продолжительности эксплуатации, района плавания, состава обрастания и состояния покрытия. Поэтому такие показатели нельзя универсально переносить на любой корабль.

В судоремонте особенно важно рассматривать всю систему целиком: подготовку корпуса, антикоррозионные слои, совместимость материалов и противообрастающий финиш. Для морских и офшорных конструкций существуют отдельные требования и методы испытаний, в том числе в рамках ISO 12944-9.

Подготовка поверхности важнее, чем кажется

Даже самая дорогая система покрытия не сможет компенсировать плохо подготовленный металл. На поверхности могут оставаться ржавчина, окалина, старое непрочное покрытие, соли, пыль, масло и другие загрязнения. Каждый из этих факторов способен ухудшить сцепление покрытия с основанием.

Именно поэтому перед нанесением системы определяется не только состав материалов, но и способ подготовки. Для нового металла и для поверхности со старым покрытием требования могут существенно отличаться. Абразивоструйная обработка позволяет получить более качественную основу для многослойной системы, тогда как при ремонтной окраске на действующем объекте возможности могут быть ограничены.

Отдельное внимание уделяют так называемой точечной обработке дефектов. Если на старой конструкции большая часть покрытия сохранилась, необязательно полностью удалять его до металла. Но участки с отслаиванием, глубокой коррозией и другими дефектами должны быть обработаны до состояния, позволяющего сформировать надёжную ремонтную систему.

Что подготовить до звонка поставщику

Чем точнее исходные данные, тем быстрее технолог сможет предложить подходящую систему. Поэтому перед обращением за подбором материалов желательно собрать информацию не только о площади, но и об условиях работы объекта.

В первую очередь нужно знать тип конструкции и примерную площадь окраски. Далее потребуется указать регион, особенности окружающей среды и характер воздействия: обычная атмосфера, промышленная зона, морское побережье, контакт с водой, грунтом, нефтепродуктами или химическими веществами.

Не менее важно определить требуемую долговечность покрытия и понять, когда следующий ремонт будет реально возможен. Для действующей конструкции необходимо описать состояние существующего покрытия и ту степень подготовки поверхности, которую можно обеспечить на площадке.

Отдельно следует указать температуру, при которой планируется окраска, возможность применения абразивоструйной обработки, условия сушки и ограничения по доступу к поверхности. Если на объект есть проект, техническое задание или уже утверждённая спецификация, эти документы желательно предоставить поставщику.

Почему система покрытия должна подбираться целиком

Главная ошибка при выборе промышленного ЛКМ заключается в том, что материал рассматривают отдельно от технологии. Между тем защитное покрытие — это система, в которой каждый этап связан с предыдущим.

Грунт должен соответствовать основанию и следующему слою, промежуточное покрытие — условиям эксплуатации и заданной толщине, а финишный материал — среде, температуре, ультрафиолету и другим воздействиям. Не менее важны подготовка металла, параметры нанесения и контроль готового покрытия.

Именно такой комплексный подход позволяет избежать ситуации, когда дорогой материал оказывается неэффективным просто потому, что его применили не в тех условиях. ISO 12944 рассматривает выбор системы именно во взаимосвязи с окружающей средой, подготовкой поверхности и требуемой долговечностью.

---

Для резервуара, опоры ЛЭП, моста, гидротехнического сооружения или судового корпуса не существует универсальной «антикоррозионной краски по металлу». Правильный подбор начинается с анализа объекта: где он находится, с чем контактирует, насколько агрессивна среда, какой срок службы требуется и какую подготовку поверхности можно реально выполнить.

Одинаково важны состав системы и технология её нанесения. Толщина покрытия, количество слоёв, совместимость материалов, качество очистки металла, температура и влажность во время работ напрямую влияют на конечный результат. Именно поэтому промышленные покрытия корректнее выбирать не по названию отдельного продукта, а как комплексную систему, рассчитанную на конкретные условия эксплуатации.

Если заранее подготовить данные по конструкции, площади, среде, сроку службы и технологии подготовки поверхности, подбор становится значительно точнее. Технолог получает возможность предложить не просто подходящую краску, а полноценную систему защиты, которую можно обосновать с точки зрения условий эксплуатации, технологии нанесения и будущего обслуживания.
