Виды опор для трубопроводов: как выбрать подходящее решение

Трубопроводные системы используются практически во всех отраслях современной промышленности и инфраструктуры — от теплоснабжения и водоснабжения жилых кварталов до транспортировки нефтепродуктов, газа, пара, химически активных сред и пищевых продуктов на огромные расстояния. При этом надёжность и долговечность трубопровода определяются не только качеством самих труб, арматуры, сварных швов и антикоррозионной защиты, но и элементами, которые часто остаются за кадром и воспринимаются как второстепенные. Одним из таких критически важных элементов являются опоры, которые воспринимают все виды нагрузок, удерживают трубопровод в строго заданном проектном положении, компенсируют температурные деформации и вибрации, а также обеспечивают безопасную и безаварийную эксплуатацию системы на протяжении десятилетий.

Многие проектировщики и эксплуатанты ошибочно воспринимают опоры как вспомогательные, почти расходные элементы, однако на практике именно от их правильного выбора, расчёта и установки во многом зависит ресурс всей трубопроводной системы. В процессе работы трубопровод постоянно подвергается комплексному воздействию собственного веса, массы и давления транспортируемой среды, термических расширений при нагреве и охлаждении, вибраций от насосов и компрессоров, а также внешних ветровых и снеговых нагрузок, не говоря уже о сейсмических воздействиях в некоторых регионах. Если эти усилия не будут грамотно распределены и скомпенсированы с помощью правильно подобранных опорных конструкций, возникают локальные перенапряжения, которые приводят к деформации и провисанию труб, повышенному износу в местах креплений, разрушению сварных соединений, выходу из строя запорной арматуры и компенсаторов, — и в конечном счёте к аварийным остановкам, дорогостоящим ремонтам и экологическим рискам.

Современная инженерная практика предлагает десятки типов опор, различающихся по конструкции, материалу, способу крепления, подвижности и назначению: скользящие и катковые для компенсации тепловых перемещений, неподвижные жёсткие опоры для фиксации расчётных точек, пружинные подвески и опоры для гашения вибраций, анкерные конструкции для ответственных участков и многое другое. Выбор подходящего решения требует учёта множества факторов — от свойств рабочей среды (температура, давление, агрессивность) и предполагаемого срока службы до климатических условий монтажа и требований действующих нормативов. В промышленном строительстве и при капитальном ремонте профессиональное производство опор трубопроводов с соблюдением всех расчётных параметров и стандартов качества становится фундаментом надёжности, а ошибка на этапе выбора может свести на нет все преимущества дорогих труб и современной автоматизации.

Какие нагрузки воздействуют на трубопровод и как опоры обеспечивают устойчивость системы

Любой трубопровод представляет собой сложную инженерную конструкцию, которая постоянно находится под воздействием различных механических и физических факторов. Многие из этих нагрузок действуют одновременно, создавая сложную систему напряжений внутри труб и соединительных элементов.

Именно поэтому задача опор заключается не только в поддержании трубы на определенной высоте, но и в обеспечении правильного распределения возникающих усилий.

Вес трубопровода и транспортируемой среды

Даже относительно небольшой участок трубопровода обладает значительной массой. Помимо веса самой трубы необходимо учитывать массу теплоизоляции, защитных покрытий, запорной арматуры, компенсаторов и другого оборудования.

После заполнения системы рабочей средой нагрузка существенно возрастает. Особенно это заметно на трубопроводах большого диаметра, используемых в энергетике, нефтегазовой промышленности или коммунальном хозяйстве. Вес одного заполненного участка может достигать нескольких тонн, поэтому без надежных опор эксплуатация подобных систем была бы невозможна.

Опоры принимают на себя эти нагрузки и передают их на строительные конструкции, эстакады, опорные балки или фундаментные основания. Благодаря этому удается избежать провисания труб и появления чрезмерных напряжений в отдельных участках системы.

Температурные деформации как одна из главных инженерных задач

Одним из наиболее серьезных факторов, влияющих на трубопроводные системы, являются температурные изменения.

При нагревании металл расширяется, а при охлаждении сжимается. На длинных трубопроводах даже изменение температуры на несколько десятков градусов способно вызвать перемещение труб на несколько сантиметров или даже десятки сантиметров. Если конструкция не предусматривает возможности таких перемещений, внутри системы начинают накапливаться значительные напряжения.

В результате возрастает риск повреждения сварных соединений, разрушения креплений и деформации оборудования. Именно поэтому проектировщики тщательно рассчитывают температурные удлинения и используют различные виды опор, позволяющих контролировать перемещение трубопровода.

Вибрации и динамические нагрузки

На промышленных объектах трубопроводы редко работают в статических условиях.

Работа насосов, компрессоров, турбин и другого оборудования создает постоянные вибрации, которые передаются по трубопроводной системе. Кроме того, возможны гидравлические удары, резкие изменения давления и другие динамические воздействия.

Если опорные конструкции подобраны неправильно, вибрации начинают усиливаться и постепенно приводят к усталостному разрушению металла. Особенно опасны подобные явления для трубопроводов с большим количеством сварных соединений и ответственного оборудования.

Грамотно спроектированные опоры помогают гасить часть динамических нагрузок и обеспечивают стабильную работу системы даже при интенсивной эксплуатации.

Воздействие окружающей среды

Для наружных трубопроводов большое значение имеют климатические факторы.

Ветровые нагрузки способны создавать значительные боковые усилия на надземных трассах. В северных регионах дополнительно учитываются снеговые нагрузки и образование наледи. В некоторых случаях приходится принимать во внимание сейсмическую активность, подвижность грунтов и особенности рельефа местности.

Все эти факторы напрямую влияют на выбор конструкции опор и требования к их прочности.

Классификация опор по назначению

Современные трубопроводные системы используют различные виды опор, каждая из которых выполняет определенную функцию. При проектировании объекта инженеры редко ограничиваются одним типом конструкций. Обычно применяется комбинация нескольких решений, позволяющая обеспечить надежную работу всей системы.

Несущие опоры

Основной задачей несущих опор является восприятие вертикальной нагрузки от веса трубопровода и транспортируемой среды.

Именно эти конструкции составляют основу большинства трубопроводных систем. Они обеспечивают устойчивое положение труб и предотвращают их провисание между опорными точками.

В зависимости от особенностей объекта несущие опоры могут иметь различную конструкцию. Это могут быть простые опорные площадки, хомутовые крепления, металлические рамы или специальные опорные блоки для труб большого диаметра.

Выбор конкретного решения зависит от расчетной нагрузки, материала труб и условий эксплуатации.

Направляющие опоры

Во многих случаях трубопровод должен иметь возможность перемещаться вдоль своей оси, сохраняя при этом стабильное положение в поперечном направлении.

Именно эту задачу решают направляющие опоры. Они ограничивают движение трубопровода в определенных плоскостях и одновременно позволяют компенсировать температурные деформации.

Подобные конструкции особенно важны на протяженных магистралях и технологических трубопроводах с высокой рабочей температурой. Благодаря направляющим опорам удается обеспечить контролируемое перемещение труб и предотвратить возникновение опасных нагрузок.

Подвесные системы

На объектах с ограниченным пространством часто используются подвесные опоры.

Такие конструкции крепятся к балкам перекрытий, металлическим фермам или другим несущим элементам здания. Подвесные системы позволяют эффективно использовать пространство и обеспечивают удобное размещение инженерных коммуникаций.

Особенно широко подобные решения применяются на промышленных предприятиях, в торговых центрах, энергетических объектах и крупных инженерных комплексах.

Специальные опоры

Для объектов с особыми условиями эксплуатации используются специальные виды опор.

К ним относятся виброизолирующие конструкции, опоры для высокотемпературных трубопроводов, системы для эксплуатации в агрессивных средах и решения для объектов с повышенными требованиями к безопасности.

Подобные конструкции разрабатываются с учетом конкретных условий работы и зачастую являются важной частью общей системы защиты трубопровода.

Неподвижные и подвижные конструкции

Одной из важнейших классификаций трубопроводных опор является их разделение на неподвижные и подвижные. Именно взаимодействие этих элементов обеспечивает правильную работу трубопровода при изменении температуры и других внешних воздействиях.

Каждый из этих типов выполняет свою уникальную функцию и играет важную роль в общей системе компенсации нагрузок.

Неподвижные опоры как точки фиксации системы

Неподвижные опоры предназначены для жесткой фиксации трубопровода в определенной точке.

Они не допускают продольных или поперечных перемещений трубы и воспринимают значительные усилия, возникающие в процессе эксплуатации. Фактически такие конструкции становятся опорными узлами, относительно которых рассчитываются все температурные перемещения системы.

На длинных трубопроводах именно неподвижные опоры позволяют контролировать направление деформаций и предотвращать хаотичное смещение отдельных участков трассы.

Особенно важную роль они играют в энергетике, нефтегазовой отрасли и технологических системах с высокими температурами рабочей среды.

Подвижные опоры и компенсация деформаций

В отличие от неподвижных конструкций подвижные опоры позволяют трубопроводу перемещаться в заданном направлении.

Их основная задача заключается в снижении напряжений, возникающих вследствие теплового расширения и сжатия труб. Благодаря возможности свободного перемещения трубопровод сохраняет целостность даже при значительных изменениях температуры.

Подвижные конструкции могут различаться по принципу работы. Одни допускают скольжение трубы по опорной поверхности, другие используют роликовые элементы или специальные механизмы для снижения трения.

Выбор конкретного варианта зависит от величины предполагаемых перемещений и особенностей проекта.

Совместная работа опор различных типов

На практике неподвижные и подвижные опоры всегда работают совместно.

Проектировщики рассчитывают расположение каждой конструкции таким образом, чтобы нагрузки распределялись равномерно, а температурные деформации происходили контролируемо. Именно грамотное сочетание различных типов опор позволяет обеспечить надежность системы на протяжении всего срока эксплуатации.

Ошибки на этапе расчета способны привести к серьезным последствиям, поэтому проектирование опорных систем требует высокой квалификации специалистов.

Особенности применения различных типов опор

Выбор опорных конструкций напрямую зависит от назначения трубопровода и условий его работы. Одни решения лучше подходят для магистральных систем, другие используются преимущественно на промышленных объектах или внутри зданий.

Поэтому универсальных конструкций, одинаково эффективных во всех ситуациях, практически не существует.

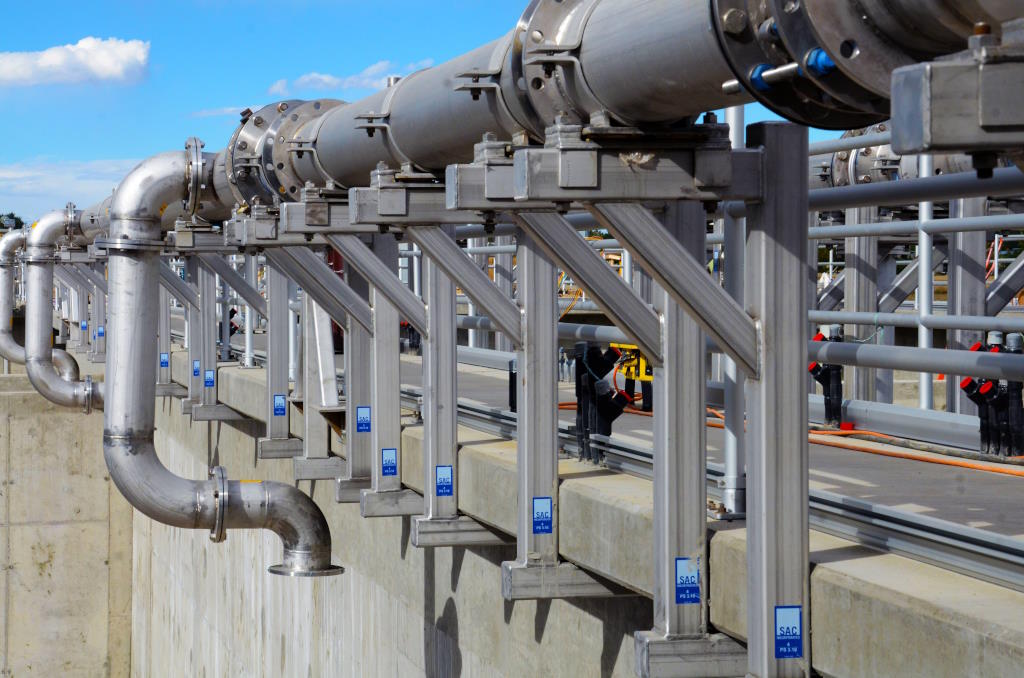

Промышленные трубопроводы

На производственных предприятиях трубопроводы часто работают при высоких температурах и давлениях.

В подобных условиях особое внимание уделяется компенсации температурных деформаций, устойчивости к вибрациям и надежности фиксации оборудования. Здесь широко используются неподвижные, направляющие и подвижные опоры, работающие как единая система.

Дополнительно учитываются химические воздействия, особенности технологического процесса и требования промышленной безопасности.

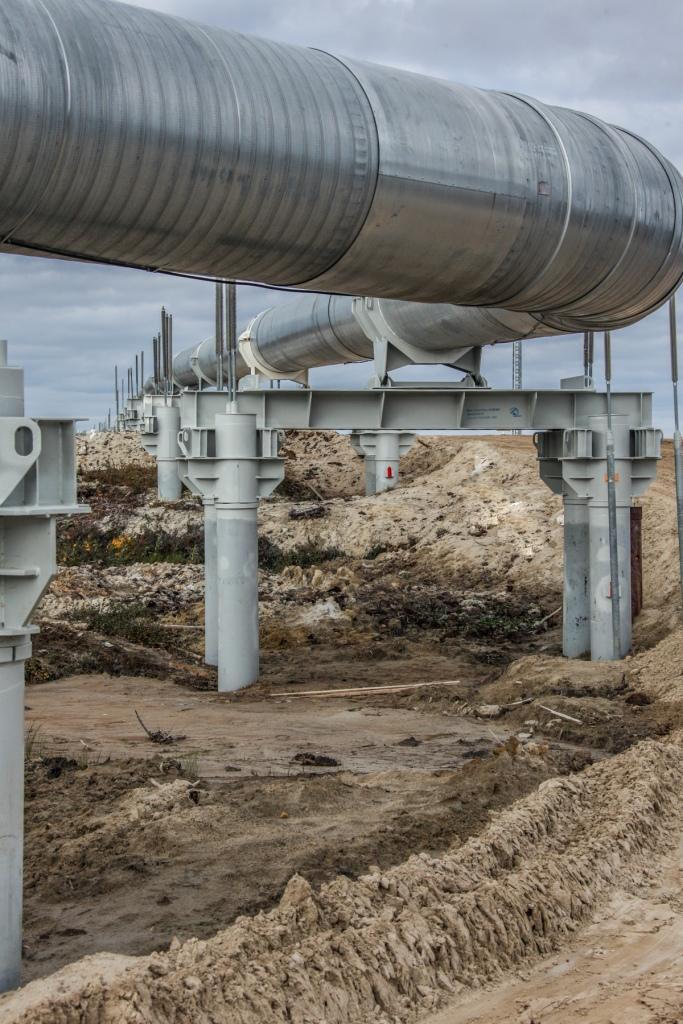

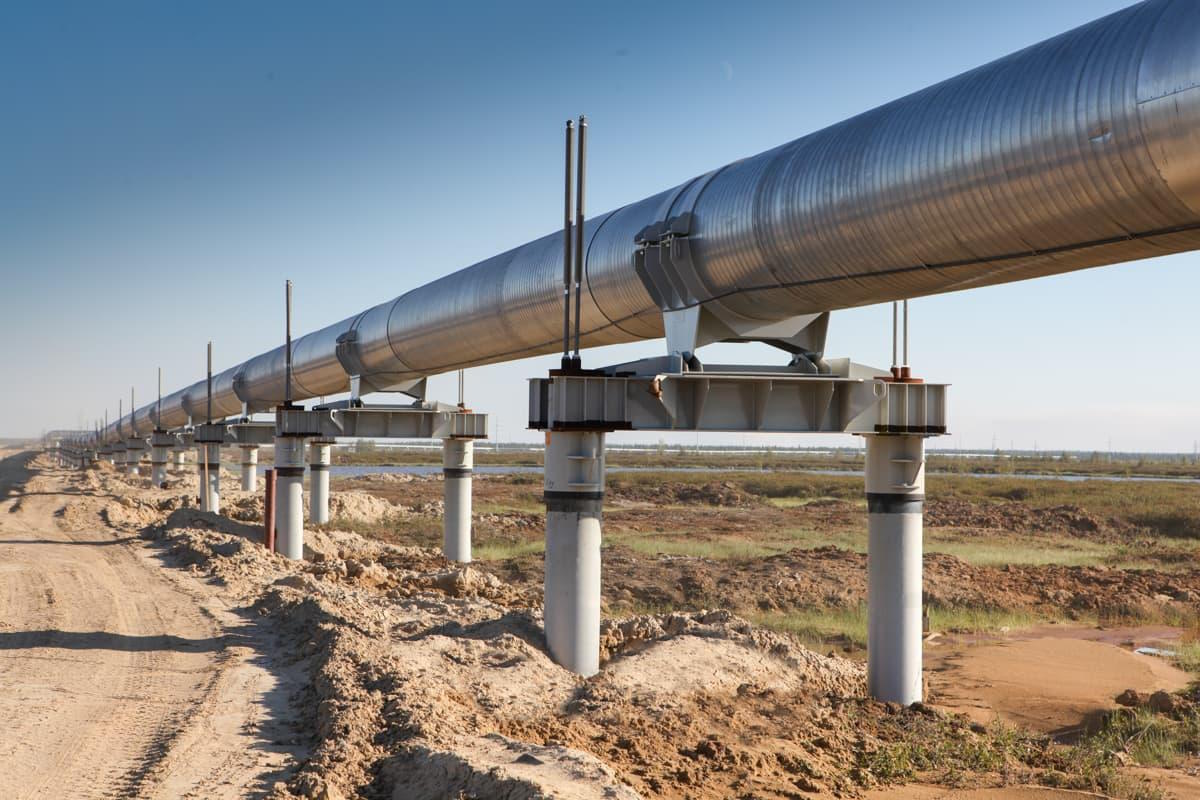

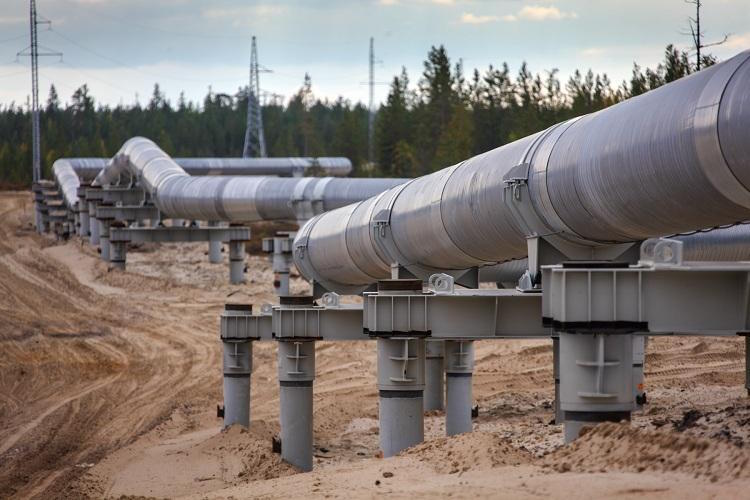

Магистральные сети

Протяженные трубопроводы требуют совершенно иного подхода.

Здесь большое значение приобретают климатические условия, рельеф местности и длина отдельных участков трассы. Опоры должны обеспечивать устойчивость конструкции на протяжении десятков и сотен километров, сохраняя работоспособность системы при сезонных температурных колебаниях.

Поэтому проектирование магистральных трубопроводов всегда сопровождается детальными инженерными расчетами.

Инженерные коммуникации зданий

Во внутренних системах зданий на первый план выходят вопросы компактности, удобства монтажа и снижения передачи вибраций на строительные конструкции.

Для этих целей широко применяются подвесные системы, хомутовые крепления и специальные виброизолирующие элементы. Такие решения позволяют обеспечить надежную работу коммуникаций без негативного влияния на конструкцию здания и комфорт людей.

Критерии выбора для разных объектов

Выбор опорных конструкций начинается задолго до начала монтажа трубопровода. Для принятия правильного решения инженерам необходимо учитывать большое количество параметров, влияющих на работу системы.

Именно комплексный подход позволяет обеспечить долговечность и безопасность эксплуатации.

Характеристики трубопровода и рабочей среды

Прежде всего анализируются диаметр труб, толщина стенок, материал изготовления и параметры транспортируемой среды.

От этих характеристик напрямую зависит величина нагрузок, которые должны воспринимать опоры. Дополнительно учитываются температура, давление и особенности технологического процесса.

Для высокотемпературных или агрессивных сред требования к опорным конструкциям существенно возрастают.

Условия эксплуатации объекта

Не менее важную роль играют внешние условия.

Для наружных трубопроводов учитываются ветровые и снеговые нагрузки, перепады температур, влажность и вероятность коррозионного воздействия. Для промышленных объектов дополнительно оцениваются вибрации, возможные динамические нагрузки и влияние технологического оборудования.

Все эти факторы влияют как на конструкцию опор, так и на выбор материалов для их изготовления.

Долговечность и обслуживание

Современные трубопроводные системы проектируются на срок эксплуатации в несколько десятилетий.

Поэтому опоры должны сохранять свои характеристики в течение длительного времени без необходимости частой замены. Для повышения долговечности используются оцинкованные элементы, специальные антикоррозионные покрытия и конструктивные решения, упрощающие техническое обслуживание.

Чем ответственнее объект, тем выше требования к надежности опорных систем.

Экономическая эффективность проекта

При выборе опор важно учитывать не только технические характеристики, но и стоимость жизненного цикла оборудования.

Иногда более дорогое решение на этапе строительства оказывается значительно выгоднее в долгосрочной перспективе благодаря меньшим затратам на обслуживание и ремонты. Именно поэтому современные проекты оцениваются не только по первоначальной стоимости, но и по общей эффективности эксплуатации.

---

Опоры являются одним из ключевых элементов любой трубопроводной системы и выполняют значительно более важную функцию, чем может показаться на первый взгляд. Именно они обеспечивают устойчивость трубопровода, воспринимают многочисленные эксплуатационные нагрузки, компенсируют температурные деформации и защищают оборудование от преждевременного износа.

Современная инженерная практика использует широкий спектр опорных конструкций — от простых несущих элементов до сложных специализированных систем для работы в экстремальных условиях. Выбор конкретного решения зависит от характеристик трубопровода, условий эксплуатации, требований к безопасности и особенностей объекта.

Грамотное сочетание неподвижных и подвижных опор, правильный расчет нагрузок и учет всех эксплуатационных факторов позволяют существенно увеличить срок службы трубопроводной системы и минимизировать риск возникновения аварийных ситуаций. Именно поэтому проектирование опор остается одной из важнейших задач при создании надежных инженерных коммуникаций любого масштаба.
